五轴转台

数控转台 五轴

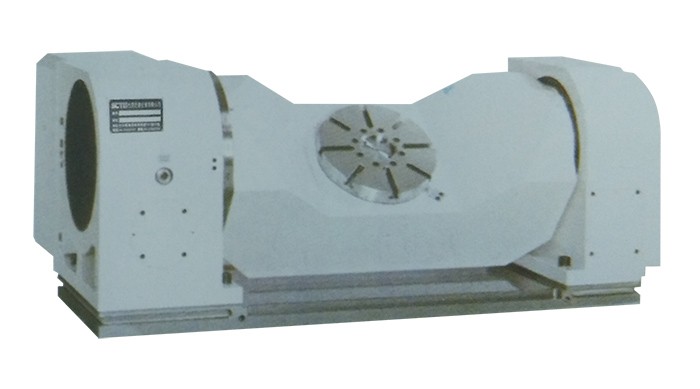

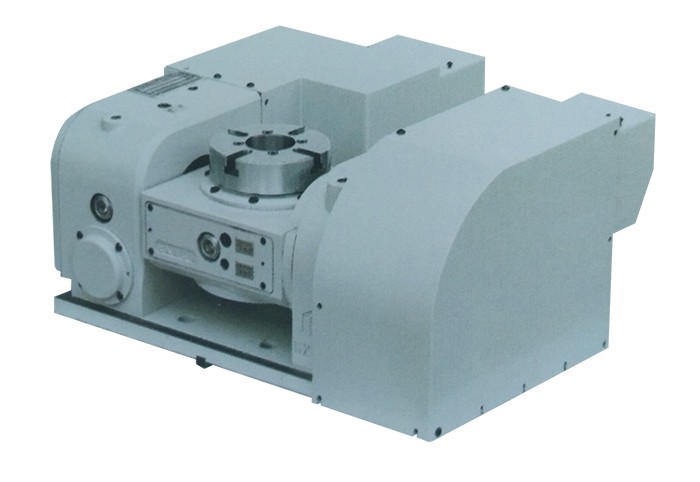

数控转台 摇篮式五轴

CNC数控分度盘 摇篮式五轴

产品特点

◆采用进口双导程蜗杆、蜗辅，蜗轮采用铝青铜合金，传动定位精度高。

◆蜗轮大小接近盘面大小，不偷工减料、刚性比同类产品强30%- 50%。

◆ERT系列摇摆五轴分度盘提供准确和高效能生产。

◆摇摆结构配置倾科轴中心栈与旋转轴盘面高度一至，可承受更多的加工扭力和减少机器垂直行程的干涉。

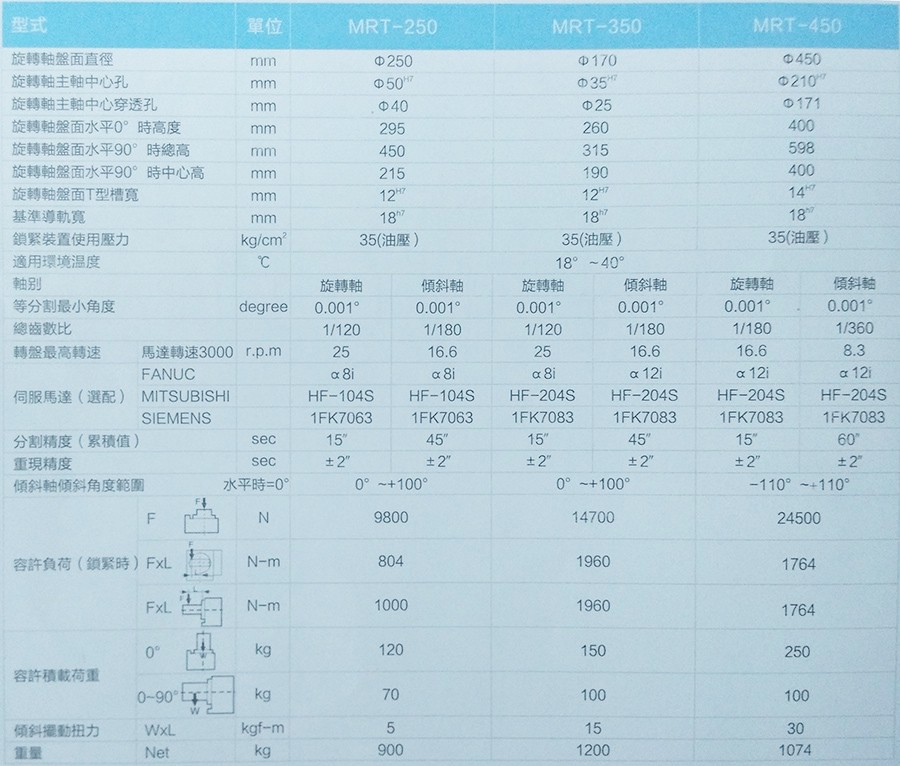

MRT-250

MRT-500

MRT-350

分度盘选型前必须了解的事项：
1、工件的材质：
A：铝、铜等材质，可选AR系列（气刹）
B:铸铁、钢等材质，请选HR系列（油刹）或HI系列（齿式油刹）
2、工件的精度要求：
A：20秒以内可选AR系列(为任意角度之分度盘)
B:15秒以内可选HR系列（为任意角度之分度盘）
C: 10秒以内可考虑加装光学尺（圆光栅）；但圆光栅价格比较高，所以，如果只做定位加工时，可考虑改选HI系列（可达+-5秒），但HI系列为(1°或5°)之倍数的固定角度之分度盘，故不可作连续切削加工。
3、工件的形状及尺寸：
A：如是圆棒型，则请加购三爪卡盘及顶针尾座，在选用三爪卡盘时，卡盘的外径及顶针尾座，在选用三爪卡盘时，卡盘的外径不要大于盘面直径，卡盘对工件的夹持尺寸范围。
B：如是奇形异状，且一次要加工2个以上的工件，则请加购圆盘尾座，L块，大地板中板需另外制作。
4、可承受负载。
5、确认Y轴方向的干涉。
6、确认放置工件的可用空间。
